本實用新型涉及變壓器絕緣紙加工技術領域，尤其涉及一種變壓器絕緣紙分切機。

背景技術：

絕緣紙是電絕緣用紙的總稱。用作電纜、線圈等各項電器設備的絕緣材料。除都具有良好的絕緣性能和機械強度外，還各有其特點，變壓器是利用電磁感應的原理來改變交流電壓的裝置，主要構件是初級線圈、次級線圈和鐵芯(磁芯)，變壓器絕緣紙是變壓器中起到絕緣作用的紙，在變壓器中用于卷繞線圈時，利用變壓器絕緣紙與線圈一起進行逐層纏繞，隔絕兩層線圈。

變壓器絕緣紙在使用前，都是呈紙筒狀，在應用時需要將絕緣紙分切成不同尺寸的紙條，現有的分切手段大多為展開疊摞后，再進行分切，降低了分切的效率，在分切時疊摞的絕緣紙容易發生滑移，造成分切的尺寸出現大的誤差，影響產品質量。

技術實現要素：

本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種變壓器絕緣紙分切機。

為了實現上述目的，本實用新型采用了如下技術方案：

一種變壓器絕緣紙分切機，包括工作臺板，所述工作臺板的頂部一側邊緣處通過螺栓依次安裝有進料支撐板、分切支撐板和收卷支撐板，且進料支撐板的一側通過軸承連接有送料轉動桿，所述送料轉動桿的圓周外壁套接有絕緣紙筒，所述分切支撐板的一側頂部通過軸承連接有分切滾刀轉動桿，且分切滾刀轉動桿的圓周外壁通過螺栓連接有上固定輥，相鄰的兩個上固定輥之間通過螺栓夾持有分切滾刀，所述分切支撐板的一側中部通過軸承連接有分切定刀轉動桿，且分切定刀轉動桿的圓周外壁通過螺栓連接有下固定輥，相鄰的兩個下固定輥之間通過螺栓夾持有分切定刀，所述分切支撐板的另一側頂部通過通過螺栓連接有分切電機，所述收卷支撐板的一側通過頂部通過軸承連接有收卷轉動桿，且收卷轉動桿的圓周外壁通過螺栓連接有收卷筒，所述收卷筒的兩端均通過螺栓連接有限位盤，所述工作臺板的頂部開設有調節槽，且調節槽的內部通過螺栓連接有調節塊，所述調節塊的頂部通過螺栓連接有分離板。

優選的，所述上固定輥和下固定輥的圓周外壁均通過鉚釘套接有橡膠輥套。

優選的，所述分切定刀的圓周外壁中部開設有滾刀環槽。

優選的，所述工作臺板的頂部另一側邊緣處開設有三個等距離分布的安裝槽，且三個安裝槽的內部頂端均通過螺栓連接有活動塊。

優選的，三個所述活動塊的頂部均通過螺栓連接有側邊支撐板，且送料轉動桿、分切滾刀轉動桿和分切定刀轉動桿、收卷轉動桿的另一端分別與三個側邊支撐板通過軸承轉動連接。

優選的，所述收卷支撐板的另一側通過頂部通過收卷電機，且收卷電機的輸出軸通過螺栓與收卷轉動桿傳動連接。

優選的，所述分切電機和收卷電機均通過導線連接有開關和電源線，且開關和電源線均通過螺栓與工作臺板穩固連接。

本實用新型的有益效果為：

1、本實用新型提出的變壓器絕緣紙分切機，將絕緣紙筒放置在送料轉動桿上，工作人員根據生產需求選用不同長度的收卷筒、上固定輥和下固定輥進行安裝，將絕緣紙的紙頭穿過上固定輥和下固定輥之間，分別卷繞在不同的收卷筒上，啟動分切電機和收卷電機，在絕緣紙被上固定輥和下固定輥上的橡膠輥套帶動展開時，即可被旋轉的分切滾刀和分切定刀的作用，被分切成不同尺寸的絕緣紙，分切后的絕緣紙被收卷筒重新卷繞成所需求尺寸的絕緣紙紙筒，使得本裝置使用簡單方便，無需將絕緣紙展開疊摞，簡化絕緣紙分切的步驟，顯著的提高分切的效率。

2、本實用新型提出的變壓器絕緣紙分切機，工作人員通過更換不同的收卷筒、上固定輥和下固定輥，即可將絕緣紙原料分切成不同尺寸的絕緣紙，顯著的提高本裝置的應用范圍，同時，在收卷筒與上固定輥、下固定輥之間通過調節塊安裝有分離板，且分離板與分切滾刀之間位于同一豎直面，在對絕緣紙進行分切時，可以避免相鄰的絕緣紙紙條相互影響，提高本裝置分切過程中的穩定性。

3、本實用新型提出的變壓器絕緣紙分切機，在需要上料、下料和更換收卷筒、上固定輥和下固定輥時，工作人員將活動塊與工作臺板之間的連接螺栓取下，即可將活動塊連同側邊支撐板從安裝槽的內部取出，將送料轉動桿、分切滾刀轉動桿和分切定刀轉動桿、收卷轉動桿的一端空出間隙，方便對本裝置進行更改和上下料，為工作人員的分切工作提供極大的便利，進一步的提高絕緣紙的分切效率。

附圖說明

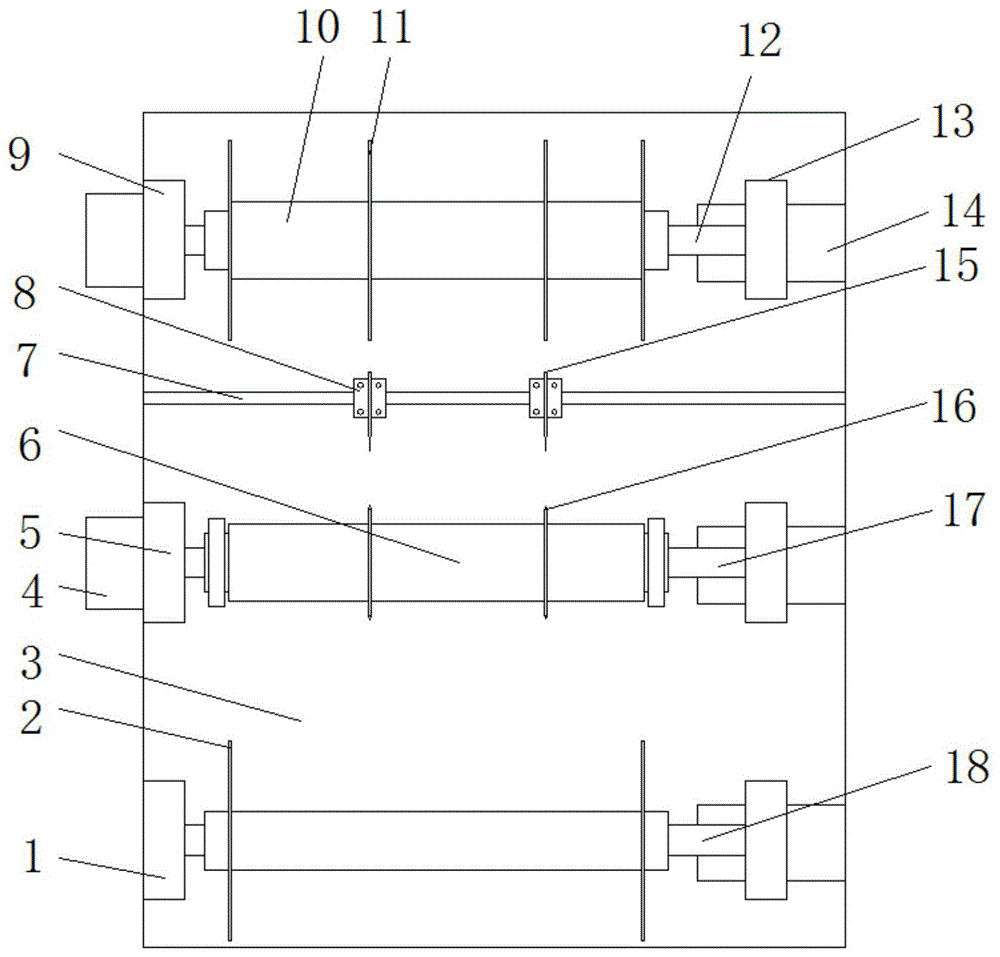

圖1為本實用新型提出的一種變壓器絕緣紙分切機的俯視結構示意圖；

圖2為本實用新型提出的一種變壓器絕緣紙分切機的分切滾刀轉動桿和分切定刀轉動桿結構示意圖；

圖3為本實用新型提出的一種變壓器絕緣紙分切機的局部側視結構示意圖。

圖中：1進料支撐板、2絕緣紙筒、3工作臺板、4分切電機、5分切支撐板、6上固定輥、7調節槽、8調節塊、9收卷支撐板、10收卷筒、11限位盤、12收卷轉動桿、13側邊支撐板、14安裝槽、15分離板、16分切滾刀、17分切滾刀轉動桿、18送料轉動桿、19分切定刀轉動桿、20分切定刀、21下固定輥、22橡膠輥套、23活動塊。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。

參照圖1-3，一種變壓器絕緣紙分切機，包括水平設置的工作臺板3，工作臺板3的頂部一側邊緣處通過螺栓依次安裝有進料支撐板1、分切支撐板5和收卷支撐板9，且進料支撐板1的一側通過軸承連接有水平設置的送料轉動桿18，送料轉動桿18的圓周外壁套接有絕緣紙筒2，分切支撐板5的一側頂部通過軸承連接有水平設置的分切滾刀轉動桿17，且分切滾刀轉動桿17的圓周外壁通過螺栓連接有等距離分布的上固定輥6，相鄰的兩個上固定輥6之間通過螺栓夾持有分切滾刀16，分切支撐板5的一側中部通過軸承連接有水平設置的分切定刀轉動桿19，且分切定刀轉動桿19的圓周外壁通過螺栓連接有等距離分布的下固定輥21，相鄰的兩個下固定輥21之間通過螺栓夾持有分切定刀20，分切定刀20位于分切滾刀16的下方，分切支撐板5的另一側頂部通過通過螺栓連接有分切電機4，且分切電機4的輸出軸通過螺栓與分切滾刀轉動桿17傳動連接，收卷支撐板9的一側通過頂部通過軸承連接有水平設置的收卷轉動桿12，且收卷轉動桿12的圓周外壁通過螺栓連接有等距離分布的收卷筒10，收卷筒10的兩端均通過螺栓連接有限位盤11，工作臺板3的頂部位于收卷轉動桿12和分切滾刀轉動桿17之間的位置開設有橫截面為倒T型結構的調節槽7，且調節槽7的內部通過螺栓連接有橫截面為“工”字型結構的調節塊8，調節塊8的頂部通過螺栓連接有豎直設置的分離板15，且分離板15與分切滾刀16之間位于同一豎直面。

本實用新型中，上固定輥6和下固定輥21的圓周外壁均通過鉚釘套接有橡膠輥套22，且上下分布的橡膠輥套22之間的間隙小于絕緣紙的厚度，分切定刀20的圓周外壁中部開設有滾刀環槽，且分切滾刀16的下端位于滾刀環槽的內部，工作臺板3的頂部另一側邊緣處開設有三個等距離分布橫截面為倒T型結構的安裝槽14，且三個安裝槽14的內部頂端均通過螺栓連接有橫截面為“工”字型結構的活動塊23，三個活動塊23的頂部均通過螺栓連接有側邊支撐板13，且送料轉動桿18、分切滾刀轉動桿17和分切定刀轉動桿19、收卷轉動桿12的另一端分別與三個側邊支撐板13通過軸承轉動連接，收卷支撐板9的另一側通過頂部通過收卷電機，且收卷電機的輸出軸通過螺栓與收卷轉動桿12傳動連接，分切電機4和收卷電機均通過導線連接有開關和電源線，且開關和電源線均通過螺栓與工作臺板3穩固連接。

工作原理：在本裝置空閑處，將上述中所有驅動件，其指代動力元件、電器件以及適配的電源通過導線進行連接，具體連接手段，應參考下述工作原理中，各電器件之間先后工作順序完成電性連接，其詳細連接手段，為本領域公知技術，下述主要介紹工作原理以及過程，不在對電氣控制做說明；

將絕緣紙筒2放置在送料轉動桿18上，工作人員根據生產需求選用不同長度的收卷筒10、上固定輥6和下固定輥21進行安裝，將絕緣紙的紙頭穿過上固定輥6和下固定輥21之間，分別卷繞在不同的收卷筒10上，啟動分切電機4和收卷電機，在絕緣紙被上固定輥6和下固定輥21上的橡膠輥套22帶動展開時，即可被旋轉的分切滾刀16和分切定刀20的作用，被分切成不同尺寸的絕緣紙，分切后的絕緣紙被收卷筒10重新卷繞成所需求尺寸的絕緣紙紙筒，使得本裝置使用簡單方便，無需將絕緣紙展開疊摞，簡化絕緣紙分切的步驟，顯著的提高分切的效率；

工作人員通過更換不同的收卷筒10、上固定輥6和下固定輥21，即可將絕緣紙原料分切成不同尺寸的絕緣紙，顯著的提高本裝置的應用范圍，同時，在收卷筒10與上固定輥6、下固定輥21之間通過調節塊8安裝有分離板15，且分離板15與分切滾刀16之間位于同一豎直面，在對絕緣紙進行分切時，可以避免相鄰的絕緣紙紙條相互影響，提高本裝置分切過程中的穩定性；

在需要上料、下料和更換收卷筒10、上固定輥6和下固定輥21時，工作人員將活動塊23與工作臺板3之間的連接螺栓取下，即可將活動塊23連同側邊支撐板13從安裝槽14的內部取出，將送料轉動桿18、分切滾刀轉動桿17和分切定刀轉動桿19、收卷轉動桿12的一端空出間隙，方便對本裝置進行更改和上下料，為工作人員的分切工作提供極大的便利，進一步的提高絕緣紙的分切效率。

以上所述，僅為本實用新型較佳的具體實施方式，但本實用新型的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本實用新型揭露的技術范圍內，根據本實用新型的技術方案及其實用新型構思加以等同替換或改變，都應涵蓋在本實用新型的保護范圍之內。

技術特征：

1.一種變壓器絕緣紙分切機，包括工作臺板(3)，其特征在于，所述工作臺板(3)的頂部一側邊緣處通過螺栓依次安裝有進料支撐板(1)、分切支撐板(5)和收卷支撐板(9)，且進料支撐板(1)的一側通過軸承連接有送料轉動桿(18)，所述送料轉動桿(18)的圓周外壁套接有絕緣紙筒(2)，所述分切支撐板(5)的一側頂部通過軸承連接有分切滾刀轉動桿(17)，且分切滾刀轉動桿(17)的圓周外壁通過螺栓連接有上固定輥(6)，相鄰的兩個上固定輥(6)之間通過螺栓夾持有分切滾刀(16)，所述分切支撐板(5)的一側中部通過軸承連接有分切定刀轉動桿(19)，且分切定刀轉動桿(19)的圓周外壁通過螺栓連接有下固定輥(21)，相鄰的兩個下固定輥(21)之間通過螺栓夾持有分切定刀(20)，所述分切支撐板(5)的另一側頂部通過通過螺栓連接有分切電機(4)，所述收卷支撐板(9)的一側通過頂部通過軸承連接有收卷轉動桿(12)，且收卷轉動桿(12)的圓周外壁通過螺栓連接有收卷筒(10)，所述收卷筒(10)的兩端均通過螺栓連接有限位盤(11)，所述工作臺板(3)的頂部開設有調節槽(7)，且調節槽(7)的內部通過螺栓連接有調節塊(8)，所述調節塊(8)的頂部通過螺栓連接有分離板(15)。

2.根據權利要求1所述的一種變壓器絕緣紙分切機，其特征在于，所述上固定輥(6)和下固定輥(21)的圓周外壁均通過鉚釘套接有橡膠輥套(22)。

3.根據權利要求2所述的一種變壓器絕緣紙分切機，其特征在于，所述分切定刀(20)的圓周外壁中部開設有滾刀環槽。

4.根據權利要求3所述的一種變壓器絕緣紙分切機，其特征在于，所述工作臺板(3)的頂部另一側邊緣處開設有三個等距離分布的安裝槽(14)，且三個安裝槽(14)的內部頂端均通過螺栓連接有活動塊(23)。

5.根據權利要求4所述的一種變壓器絕緣紙分切機，其特征在于，三個所述活動塊(23)的頂部均通過螺栓連接有側邊支撐板(13)，且送料轉動桿(18)、分切滾刀轉動桿(17)和分切定刀轉動桿(19)、收卷轉動桿(12)的另一端分別與三個側邊支撐板(13)通過軸承轉動連接。

6.根據權利要求5所述的一種變壓器絕緣紙分切機，其特征在于，所述收卷支撐板(9)的另一側通過頂部通過收卷電機，且收卷電機的輸出軸通過螺栓與收卷轉動桿(12)傳動連接。

7.根據權利要求6所述的一種變壓器絕緣紙分切機，其特征在于，所述分切電機(4)和收卷電機均通過導線連接有開關和電源線，且開關和電源線均通過螺栓與工作臺板(3)穩固連接。

技術總結

本實用新型公開了一種變壓器絕緣紙分切機，包括工作臺板，所述工作臺板的頂部一側邊緣處通過螺栓依次安裝有進料支撐板、分切支撐板和收卷支撐板，且進料支撐板的一側通過軸承連接有送料轉動桿，所述送料轉動桿的圓周外壁套接有絕緣紙筒，所述分切支撐板的一側頂部通過軸承連接有分切滾刀轉動桿，且分切滾刀轉動桿的圓周外壁通過螺栓連接有上固定輥。本實用新型中，工作人員根據生產需求選用不同長度的收卷筒、上固定輥和下固定輥進行安裝，即可將絕緣紙原料分切成不同尺寸的絕緣紙，顯著的提高本裝置的應用范圍，本裝置使用簡單方便，無需將絕緣紙展開疊摞，簡化絕緣紙分切的步驟，顯著的提高分切的效率。

技術研發人員：徐尚

受保護的技術使用者：南昌科悅企業管理咨詢有限公司

技術研發日：2018.11.30

技術公布日：2019.09.13
