本實用新型涉及機械加工技術領域，更具體地說，它涉及一種包裝產品的制造設備，尤其涉及一種封箱膠分切機。

背景技術：

隨著生產力的進步，市場上的商品種類越來越多樣化。在商品的流通環節，免不了要對商品進行封裝。目前較為常見的封裝方式是將商品裝在紙箱內，再用封箱膠封住紙箱的開口。

封箱膠的生產步驟大致為：將薄膜原料熱熔送入吹膜機、利用吹膜機吹出塑料薄膜、在塑料薄膜的一面上涂抹膠水，最后利用分切機將較寬的帶有膠水的薄膜切割成細條的膠帶，最后收卷膠帶。

由于商品的多樣性，其封裝對于封箱膠也有不同的需求，例如有些商品的封裝要求較窄的封箱膠，而有些商品的封裝要求較寬的封箱膠，又如有些商品的封裝對于封箱膠的強度——即材質有要求。

現有的封箱膠分切機一般是機器的傳送輥的外側裝設刀軸，在刀軸上安裝多個刀架，當較寬的帶膠薄膜沿傳送輥傳送時，刀架上的刀片將薄膜分切成較窄的膠帶。

對于不同材質的封箱膠，在進行分切時，有時候需要調整刀片的刃口與薄膜的夾角，以防止薄膜開裂。而要生產不同寬度的封箱膠，則需要改變刀架之間的距離。

現有的封箱膠分條機，其刀架是活動安裝在刀軸上的，相鄰兩個刀架的間距可以調節，單獨的刀架的角度也可以調節，但是所有的刀架的角度不能同步調節，需要將各個刀架的角度調節后再校準對其，操作十分不便，另外刀架的拆卸也不甚方便。

技術實現要素：

針對現有技術存在的不足，本實用新型的目的在于提供一種方便調節和拆卸刀架的封箱膠分切機。

為實現上述目的，本實用新型提供了如下技術方案：

一種封箱膠分切機，包括機架、傳送輥、刀軸和刀架，所述刀架上設置有供刀軸進入的安裝槽，在刀架上且位于安裝槽處設置有用于將刀架鎖定在刀軸上的轉動式鎖扣，所述刀軸與機架轉動連接，所述機架的外側設置有與刀軸同軸固定的蝸輪，在機架的外側還裝設有可自由轉動的蝸桿，所述蝸桿與蝸輪嚙合配合，所述蝸桿的端部固定有手輪。

采用上述方案，需要調整刀架的角度時，轉動手輪帶動蝸桿，就能驅動蝸桿，最終驅動刀軸轉動，刀軸轉動便能帶動所有的刀架同步轉動，這樣可以一步到位調節好刀架的角度，十分便捷；另外，由于刀架采用活動式鎖扣鎖定在刀軸上，接觸鎖扣的鎖定后就能快捷地拆下刀架，刀架的固定也十分方便。

作為優選方案：所述安裝槽內設置有橡膠墊塊。

采用上述方案，橡膠墊塊一是可以為增大主體與刀軸的接觸摩擦力，二是橡膠墊款的形變能力還能彌補因熱脹冷縮導致的刀軸與刀架的接觸部位的縫隙的大小的變化，保證刀架與刀軸始終穩定可靠的固定住，防止出現松動。

作為優選方案：所述刀架的主體與刀片為分體式結構，所述主體上且位于刀片的安裝處設置有分體式的壓塊，所述壓塊通過螺栓與主體連接，所述刀片夾在壓塊與主體之間。

采用上述方案，可以方便拆換不同型號的刀片，拓展了刀架的應用場景。

作為優選方案：所述壓塊與刀片的接觸部設置有內凹的限位槽。

采用上述方案，限位槽可以防止刀片出現晃動，保證刀架溫度可靠的工作。

作為優選方案：所述刀片上開設有供螺栓穿過的通孔。

采用上述方案，將螺栓穿過通孔后，可以防止刀片與刀架主體脫離。

作為優選方案：所述鎖扣的一端與刀架轉動連接，鎖扣的另一端為側部帶有凹口的鉤狀端，所述鉤狀端通過螺栓壓緊鎖定。

采用上述方案，這種結構設計使得鎖扣的鎖定和解鎖都十分便捷，方便操作。

與現有技術相比，本實用新型的優點是：該種封箱膠分切機采用蝸輪蝸桿配合的防止驅動刀軸，需要調整刀架的角度時，轉動手輪帶動蝸桿，就能驅動蝸桿，最終驅動刀軸轉動，刀軸轉動便能帶動所有的刀架同步轉動，這樣可以一步到位調節好刀架的角度，十分便捷；另外，由于刀架采用活動式鎖扣鎖定在刀軸上，接觸鎖扣的鎖定后就能快捷地拆下刀架，刀架的固定也十分方便。

附圖說明

圖1為實施例一中的封箱膠分切機的局部結構示意圖；

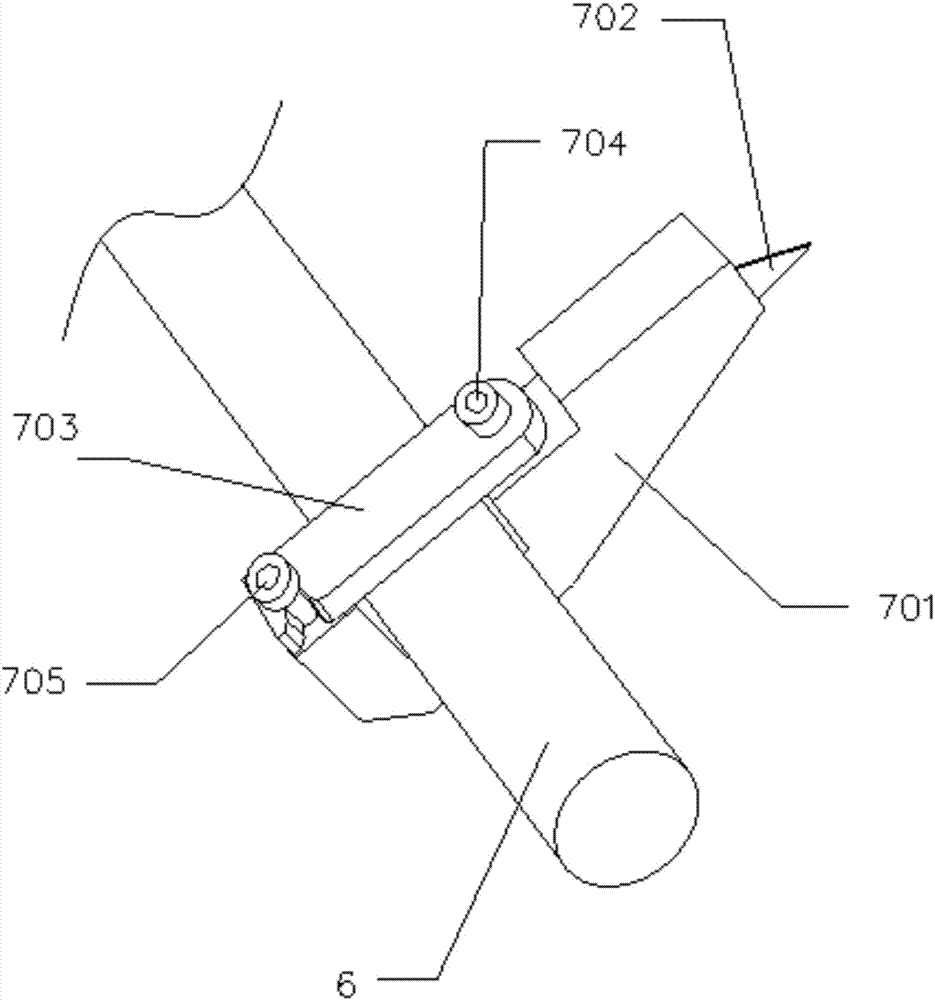

圖2為實施例一中刀架與刀軸的安裝結構示意圖；

圖3為實施例一中刀架的結構示意圖；

圖4為實施例二中刀架的結構示意圖。

附圖標記說明: 1、機架；2、安裝座；3、蝸桿；4、手輪；5、蝸輪；6、刀軸；7、刀架；701、主體；702、刀片；703、鎖扣；704、第一螺栓；705、第二螺栓；706、螺孔；707、凹口；708、安裝槽；709、墊塊；710、壓塊；711、第三螺栓；712、第一通孔；713、限位槽；714、第二通孔；8、傳送輥。

具體實施方式

實施例一：

一種封箱膠分切機。

參照圖1，該分切機包括機架1和裝設在機架1上的傳送輥8，在機架1的內側且位于傳送輥8的外側還裝設有與傳送輥8平行的刀軸6，刀軸6與機架1轉動連接，在刀軸6上安裝有多個刀架7。在機架1的外側上設置有與刀軸6的端部同軸固定的蝸輪5，在機架1的外側上還通過安裝座2固定可繞其軸向轉動的蝸桿3，蝸桿3與蝸輪5螺紋配合，在蝸桿3的一端同軸固定有手輪4。

轉動手輪4可以驅動蝸桿3，從而帶動蝸輪5轉動，最終驅動刀軸6繞其軸線轉動。

參照圖2，刀架7包括主體701，主體701的前端向刀軸6的外側伸出，在主體701的前端部固定有刀片702，刀片702的尖部指向刀軸6的外側，刀片702朝下的一面為刃口。主體701的后端設置有鎖扣703，刀軸6從鎖扣703處穿過主體701并被鎖扣703壓緊鎖定。刀軸6帶動刀架7轉動時，刀片702的刃口與傳送輥8上的塑料薄膜的夾角發生改變，從而使分條機能夠適應不同的切割需求。

參照圖3，在主體701的后端開設有安裝槽708，安裝槽708延伸至主體701的側部形成開口，安裝槽708用于供刀軸6進入，鎖扣703的一端通過第一螺栓704與主體701上且位于開口的一側的部位轉動連接，鎖扣703可繞第一螺栓704轉動，鎖扣703的另一端為側部帶有凹口707的鉤狀部。凹口707的邊緣部位帶有倒角。在主體701的后端且位于安裝槽708的開口的另一側的部位開設有螺孔706，螺孔706位于鎖扣703繞第一螺栓704轉動時凹口707的運動路徑上，第二螺栓705與螺孔706螺紋配合，當鎖扣703轉動至鎖定位置——即凹口707剛好位于螺孔706的正上方時，將第二螺栓705旋入螺孔706中，使第二螺栓705的上端頭向下壓緊鎖扣703，就能將鎖扣703鎖定。反之，擰松第二螺栓705后可以解除對鎖扣703的鎖定，隨即可以轉動鎖扣703。另外，為增大主體701與刀軸6的接觸摩擦力，在安裝槽708內固定有墊塊709，該墊塊709采用橡膠材料制成。此外，橡膠墊款的形變能力還能彌補因熱脹冷縮導致的刀軸6與刀架7的接觸部位的縫隙的大小的變化，保證刀架7與刀軸6始終穩定可靠的固定住，防止出現松動。

將刀架7安裝在刀軸6上的步驟為：將鎖扣703解鎖，轉動鎖扣703使其至少轉過90度，此時安裝槽708的開口外側就不會被阻擋，隨后將主體701扣在刀軸6上使刀軸6進入安裝槽708內，再轉動鎖扣703，使其轉動至鎖定位置，再將鎖扣703鎖定，即完成了刀架7的安裝。

拆卸刀架7的步驟則與上述步驟相反，不再贅述。

該種結構和拆裝方式使得，更換刀軸6上的刀架7十分便捷易行。

實施例二：

本實施例對刀架7的結構進行了改進。

參照圖4，在刀架7的主體701的前端部設置有可拆卸的壓塊710，刀片702與主體701采用分體式的結構設計，壓塊710中部開設有第一通孔712，在刀片702后端開設有第二通孔714，另外，壓塊710的側部——即其與刀片702的接觸部位開設有內凹的限位槽713，限位槽713的形狀、大小與刀片702后部的形狀、大小一致，將刀片702的后端插入限位槽713內時，第一通孔712剛好正對第二通孔714，第三螺栓711依次穿過第一通孔712和第二通孔714，在主體701的前端也開設有與第三螺栓711配合的螺孔。擰緊第三螺栓711可以壓緊壓塊710，從而使壓塊710壓緊刀片702，將刀片702固定住。反之，擰下第三螺栓711后，可以取下壓塊710，最終把刀片702拆卸下來。

這種結構設計，可以便于拆換新的刀片702，采用該種結構的刀架7主體701可以裝配上不同型號的刀片702，拓展了刀架7的功能。也給及其的調整帶來極大便利。

以上所述僅是本實用新型的優選實施方式，本實用新型的保護范圍并不僅局限于上述實施例，凡屬于本實用新型思路下的技術方案均屬于本實用新型的保護范圍。應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理前提下的若干改進和潤飾，這些改進和潤飾也應視為本實用新型的保護范圍。

技術特征：

1.一種封箱膠分切機，包括機架、傳送輥、刀軸和刀架，其特征是：所述刀架上設置有供刀軸進入的安裝槽，在刀架上且位于安裝槽處設置有用于將刀架鎖定在刀軸上的轉動式鎖扣，所述刀軸與機架轉動連接，所述機架的外側設置有與刀軸同軸固定的蝸輪，在機架的外側還裝設有可自由轉動的蝸桿，所述蝸桿與蝸輪嚙合配合，所述蝸桿的端部固定有手輪。

2.根據權利要求1所述的封箱膠分切機，其特征是：所述安裝槽內設置有橡膠墊塊。

3.根據權利要求1所述的封箱膠分切機，其特征是：所述刀架的主體與刀片為分體式結構，所述主體上且位于刀片的安裝處設置有分體式的壓塊，所述壓塊通過螺栓與主體連接，所述刀片夾在壓塊與主體之間。

4.根據權利要求3所述的封箱膠分切機，其特征是：所述壓塊與刀片的接觸部設置有內凹的限位槽。

5.根據權利要求3所述的封箱膠分切機，其特征是：所述刀片上開設有供螺栓穿過的通孔。

6.根據權利要求1所述的封箱膠分切機，其特征是：所述鎖扣的一端與刀架轉動連接，鎖扣的另一端為側部帶有凹口的鉤狀端，所述鉤狀端通過螺栓壓緊鎖定。

技術總結

本實用新型公開了一種封箱膠分切機，包括機架、傳送輥、刀軸和刀架，刀架上設置有供刀軸進入的安裝槽，在刀架上且位于安裝槽處設置有用于將刀架鎖定在刀軸上的轉動式鎖扣，刀軸與機架轉動連接，機架的外側設置有與刀軸同軸固定的蝸輪，在機架的外側還裝設有可自由轉動的蝸桿，蝸桿與蝸輪嚙合配合，蝸桿的端部固定有手輪。該種封箱膠分切機采用蝸輪蝸桿配合的防止驅動刀軸，需要調整刀架的角度時，轉動手輪帶動蝸桿，就能驅動蝸桿，最終驅動刀軸轉動，刀軸轉動便能帶動所有的刀架同步轉動，這樣可以一步到位調節好刀架的角度，十分便捷；另外，由于刀架采用活動式鎖扣鎖定在刀軸上，接觸鎖扣的鎖定后就能快捷地拆下刀架，刀架的固定也十分方便。

技術研發人員：莫偉陽

受保護的技術使用者：肇慶市東盛益源包裝材料有限公司

文檔號碼：201720198501

技術研發日：2017.03.02

技術公布日：2017.09.26
