本發明涉及銅箔分切機技術領域，具體為一種銅箔分切機高精度切割裝置。

背景技術：

銅箔在生產后是同一的大寬度薄膜，需要使用分切設備將其分割成各種規格(寬度)便于進行使用，但是現有的分切機結構較為單一，分切時不能根據實際使用的情況對切割刀的位置進行靈活調整，調整時切割刀容易錯位且切割時銅箔分切處容易翹起，導致切割精度的下降，為此，我們提出一種銅箔分切機高精度切割裝置。

技術實現要素：

本發明的目的在于提供一種銅箔分切機高精度切割裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種銅箔分切機高精度切割裝置，包括安裝板，所述安裝板底部左右等距設有支腿，所述安裝板前端面中部設有切割輔助臺，所述安裝板前端面與切割輔助臺連接處的頂部設有切割組件，所述安裝板前端面與切割輔助臺連接處的左右兩側均設有導向輥，所述安裝板前端面左右兩側分別設有收卷組件和分切收卷組件，所述安裝板前端面設有張緊組件，所述張緊組件位于收卷組件與左側導向輥之間，所述張緊組件包括固定設置在安裝板前端面底部的安裝板，所述安裝板底部外壁右側設有伺服電機，所述伺服電機頂部動力端安裝有絲桿，所述安裝板前端面與安裝板連接處的頂部設有滑槽，所述滑槽內滑動連接有升降板，所述升降板螺紋套設在絲桿上，所述升降板底部外壁左側固定安裝有限位桿，所述限位桿底部延伸至安裝板底部外壁，所述升降板頂部設有前后兩組連接板，兩組所述連接板相對一側外壁通過軸承安裝有張緊輪；

所述切割組件包括焊接在安裝板前端面的安裝桿，所述安裝桿外壁滑動套設有安裝框，所述安裝框底部套設有安裝殼，所述安裝殼底部固定安裝有切割刀，所述安裝殼左右兩側外壁均設有固定螺絲，所述安裝框外壁設有與固定螺絲相配合的螺孔，所述安裝框頂部外壁中心活動插接有插桿，且所述安裝桿頂部外壁設有與插桿相配合的定位孔。

進一步地，所述切割輔助臺包括與安裝板滑動連接的u型安裝架，所述u型安裝架底部內壁左右等距設有切割刀槽，所述u型安裝架底部外壁左右等距設置有三組滑桿，三組所述滑桿底部套設有固定板，所述固定板左端與安裝板固定連接，所述滑桿外壁套設有復位彈簧，所述復位彈簧兩端分別與固定板和u型安裝架連接，中部所述滑桿底部設有限位塊，所述固定板位于限位塊頂部。

進一步地，所述固定板前端面活動插接有鎖桿，中部所述滑桿前端面設有與鎖桿相配合的限位孔，且限位孔上下共設有兩組，兩組限位孔之間的間距大于切割刀槽的深度。

進一步地，所述插桿頂部設有固定片，所述固定片底部外壁左右兩側均設有彈簧，所述彈簧底部與安裝框頂部固定連接。

進一步地，所述安裝框共設有三至四組，相鄰兩組所述定位孔之間的距離的距離大于安裝殼的直徑。

進一步地，u型安裝架左右兩側內壁的頂部均設有軸承，兩組軸承的內圈通過連接桿，所述連接桿外壁固定套設有壓輥，所述壓輥?zhàn)笥覂啥司cu型安裝架內壁貼合。

與現有技術相比，本發明的有益效果是：定位孔設置多組，可根據分切銅箔的規格，即切出銅箔的寬度，對安裝框和切割刀的位置進行調整，提高分切的精度，而壓輥?zhàn)笥覂啥司cu型安裝架內壁貼合，壓輥設置前后兩組，切割刀位于兩組壓輥內側，可避免分切后的銅箔翹起，提高分切的精度，伺服電機帶動絲桿旋轉使得升降板在滑槽的限制下升降，改變張緊輪的高度，進而對銅箔的張精度進行調整，來避免銅箔的翹起，進一步提高分切的精度。

附圖說明

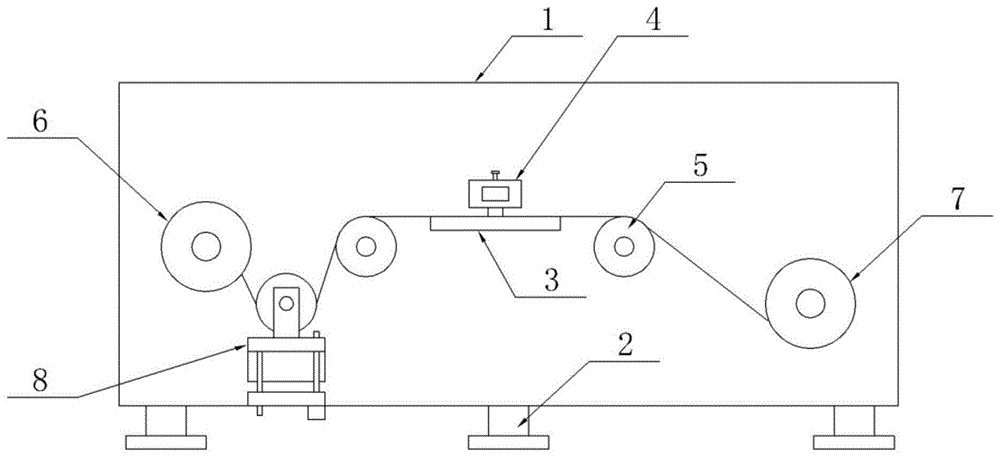

圖1為本發明結構示意圖；

圖2為本發明張緊組件結構示意圖；

圖3為本發明切割組件結構示意圖；

圖4為本發明切割輔助臺結構示意圖。

圖中：1、安裝板；2、支腿；3、切割輔助臺；31、u型安裝架；32、切割刀槽；33、連接桿；34、壓輥；35、固定板；36、滑桿；37、復位彈簧；38、限位塊；39、鎖桿；4、切割組件；41、安裝桿；42、安裝框；43、安裝殼；44、切割刀；45、固定螺絲；46、插桿；47、固定片；48、彈簧；49、定位孔；5、導向輥；6、收卷組件；7、分切收卷組件；8、張緊組件；9、安裝板；10、伺服電機；11、絲桿；12、升降板；13、滑槽；14、限位桿；15、連接板；16、張緊輪。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例?；诒景l(fā)明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

本發明提供一種技術方案：一種銅箔分切機高精度切割裝置，請參閱圖1-2，包括安裝板1，安裝板1底部左右等距設有支腿2，安裝板1前端面中部設有切割輔助臺3，安裝板1前端面與切割輔助臺3連接處的頂部設有切割組件4，安裝板1前端面與切割輔助臺3連接處的左右兩側均設有導向輥5，安裝板1前端面左右兩側分別設有收卷組件6和分切收卷組件7，安裝板1前端面設有張緊組件8，張緊組件8位于收卷組件6與左側導向輥5之間，張緊組件8包括固定設置在安裝板1前端面底部的安裝板9，安裝板9底部外壁右側設有伺服電機10，收卷組件6外壁的銅箔右端依次穿過張緊輪16，左側導向輥5、切割輔助臺3、右側導向輥5然后纏繞在分切收卷組件7上，分切收卷組件7的收卷筒有多組，將分切后的多組銅箔收卷起來，伺服電機10頂部動力端安裝有絲桿11，安裝板1前端面與安裝板9連接處的頂部設有滑槽13，滑槽13內滑動連接有升降板12，升降板12螺紋套設在絲桿11上，升降板12底部外壁左側固定安裝有限位桿14，限位桿14底部延伸至安裝板9底部外壁，升降板12頂部設有前后兩組連接板15，兩組連接板15相對一側外壁通過軸承安裝有張緊輪16，伺服電機10、收卷組件6和分切收卷組件7均通過外部電源進行供電，伺服電機10帶動絲桿11旋轉使得升降板12在滑槽13的限制下升降，改變張緊輪16的高度，進而對銅箔的張精度進行調整，來提高分切的精度；

請參閱圖3，切割組件4包括焊接在安裝板1前端面的安裝桿41，安裝桿41外壁滑動套設有安裝框42，安裝框42底部套設有安裝殼43，安裝殼43底部固定安裝有切割刀44，安裝殼43左右兩側外壁均設有固定螺絲45，可拆裝便于更換損壞的切割刀44，安裝框42外壁設有與固定螺絲45相配合的螺孔，安裝框42頂部外壁中心活動插接有插桿46，且安裝桿41頂部外壁設有與插桿46相配合的定位孔49，定位孔49設置多組，可根據分切銅箔的規格，即切出銅箔的寬度，對安裝框42和切割刀44的位置進行調整；

請參閱圖4，切割輔助臺3包括與安裝板1滑動連接的u型安裝架31，u型安裝架31底部內壁左右等距設有切割刀槽32，切割刀槽32的作用是限制2切割刀44的活動，使其只能在切割刀槽32內活動，u型安裝架31底部外壁左右等距設置有三組滑桿36，三組滑桿36底部套設有固定板35，固定板35左端與安裝板1固定連接，滑桿36外壁套設有復位彈簧37，復位彈簧37兩端分別與固定板35和u型安裝架31連接，中部滑桿36底部設有限位塊38，固定板35位于限位塊38頂部；

請參閱圖4，固定板35前端面活動插接有鎖桿39，中部滑桿36前端面設有與鎖桿39相配合的限位孔，且限位孔上下共設有兩組，兩組限位孔之間的間距大于切割刀槽32的深度，在對切割刀44的間距進行調整前，需要向下拉動滑桿36，然后將鎖桿39插入頂部的限位孔內，使得切割刀44離開切割刀槽32，然后才能進行調整；

請參閱圖3，插桿46頂部設有固定片47，固定片47底部外壁左右兩側均設有彈簧48，彈簧48底部與安裝框42頂部固定連接，在調整安裝框42間距時，只需要向上拉動插桿46，然后進行調整即可，在調整后松開插桿46，插桿46將在彈簧48復位的帶動下插入定位孔49內將安裝框42固定；

請參閱圖3，安裝框42共設有三至四組，相鄰兩組定位孔49之間的距離的距離大于安裝殼43的直徑，相鄰兩組定位孔49可固定安裝框42，不會發生碰撞；

請參閱圖4，u型安裝架31左右兩側內壁的頂部均設有軸承，兩組軸承的內圈通過連接桿33，連接桿33外壁固定套設有壓輥34，壓輥34左右兩端均與u型安裝架31內壁貼合，壓輥34設置前后兩組，切割刀44位于兩組壓輥34內側，可避免分切后的銅箔翹起，提高分切的精度。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。

技術特征：

1.一種銅箔分切機高精度切割裝置，包括安裝板(1)，其特征在于：所述安裝板(1)底部左右等距設有支腿(2)，所述安裝板(1)前端面中部設有切割輔助臺(3)，所述安裝板(1)前端面與切割輔助臺(3)連接處的頂部設有切割組件(4)，所述安裝板(1)前端面與切割輔助臺(3)連接處的左右兩側均設有導向輥(5)，所述安裝板(1)前端面左右兩側分別設有收卷組件(6)和分切收卷組件(7)，所述安裝板(1)前端面設有張緊組件(8)，所述張緊組件(8)位于收卷組件(6)與左側導向輥(5)之間，所述張緊組件(8)包括固定設置在安裝板(1)前端面底部的安裝板(9)，所述安裝板(9)底部外壁右側設有伺服電機(10)，所述伺服電機(10)頂部動力端安裝有絲桿(11)，所述安裝板(1)前端面與安裝板(9)連接處的頂部設有滑槽(13)，所述滑槽(13)內滑動連接有升降板(12)，所述升降板(12)螺紋套設在絲桿(11)上，所述升降板(12)底部外壁左側固定安裝有限位桿(14)，所述限位桿(14)底部延伸至安裝板(9)底部外壁，所述升降板(12)頂部設有前后兩組連接板(15)，兩組所述連接板(15)相對一側外壁通過軸承安裝有張緊輪(16)；

所述切割組件(4)包括焊接在安裝板(1)前端面的安裝桿(41)，所述安裝桿(41)外壁滑動套設有安裝框(42)，所述安裝框(42)底部套設有安裝殼(43)，所述安裝殼(43)底部固定安裝有切割刀(44)，所述安裝殼(43)左右兩側外壁均設有固定螺絲(45)，所述安裝框(42)外壁設有與固定螺絲(45)相配合的螺孔，所述安裝框(42)頂部外壁中心活動插接有插桿(46)，且所述安裝桿(41)頂部外壁設有與插桿(46)相配合的定位孔(49)。

2.根據權利要求1所述的一種銅箔分切機高精度切割裝置，其特征在于：所述切割輔助臺(3)包括與安裝板(1)滑動連接的u型安裝架(31)，所述u型安裝架(31)底部內壁左右等距設有切割刀槽(32)，所述u型安裝架(31)底部外壁左右等距設置有三組滑桿(36)，三組所述滑桿(36)底部套設有固定板(35)，所述固定板(35)左端與安裝板(1)固定連接，所述滑桿(36)外壁套設有復位彈簧(37)，所述復位彈簧(37)兩端分別與固定板(35)和u型安裝架(31)連接，中部所述滑桿(36)底部設有限位塊(38)，所述固定板(35)位于限位塊(38)頂部。

3.根據權利要求2所述的一種銅箔分切機高精度切割裝置，其特征在于：所述固定板(35)前端面活動插接有鎖桿(39)，中部所述滑桿(36)前端面設有與鎖桿(39)相配合的限位孔，且限位孔上下共設有兩組，兩組限位孔之間的間距大于切割刀槽(32)的深度。

4.根據權利要求1所述的一種銅箔分切機高精度切割裝置，其特征在于：所述插桿(46)頂部設有固定片(47)，所述固定片(47)底部外壁左右兩側均設有彈簧(48)，所述彈簧(48)底部與安裝框(42)頂部固定連接。

5.根據權利要求1所述的一種銅箔分切機高精度切割裝置，其特征在于：所述安裝框(42)共設有三至四組，相鄰兩組所述定位孔(49)之間的距離的距離大于安裝殼(43)的直徑。

6.根據權利要求2所述的一種銅箔分切機高精度切割裝置，其特征在于：u型安裝架(31)左右兩側內壁的頂部均設有軸承，兩組軸承的內圈通過連接桿(33)，所述連接桿(33)外壁固定套設有壓輥(34)，所述壓輥(34)左右兩端均與u型安裝架(31)內壁貼合。

技術總結

本發明公開了銅箔分切機技術領域的一種銅箔分切機高精度切割裝置，包括安裝板，所述安裝板底部左右等距設有支腿，所述安裝板前端面中部設有切割輔助臺，所述安裝板前端面與切割輔助臺連接處的頂部設有切割組件，所述安裝板前端面與切割輔助臺連接處的左右兩側均設有導向輥，所述安裝板前端面左右兩側分別設有收卷組件和分切收卷組件，兩組所述連接板相對一側外壁通過軸承安裝有張緊輪，定位孔設置多組，可根據分切銅箔的規格，即切出銅箔的寬度，對安裝框和切割刀的位置進行調整，提高分切的精度，而壓輥?zhàn)笥覂啥司cU型安裝架內壁貼合，壓輥設置前后兩組，切割刀位于兩組壓輥內側，可避免分切后的銅箔翹起，提高分切的精度。
