1.本實用新型涉及鋰電池隔膜分切領域，具體為一種隔膜分切機。

背景技術：

2.隔膜分切機是針對鋰電池隔膜（單層pe、雙層pp/pe、三層pp/pe/pp、pp+陶瓷涂布、pe+陶瓷涂布類）開發的隔膜分切機

3.目前，隔離膜供應商提供指定寬度的隔離膜基材后，電池制造商會進行涂陶瓷層或粘接劑層，然后再對處理后的隔離膜進行分切，得到所需寬度的隔離膜。

4.現有隔離膜分切技術中，為了提高分切質量減少波浪邊及保證分切后的隔離膜寬度，需在母片料隔離膜兩邊預留邊角料，即母片料寬度大于分切后能有效利用的隔離膜各子片料寬度的總和。通常單邊邊角料寬度5～10mm，兩邊加起來，隔離膜寬度方向要浪費平均15mm，隔離膜利用率損失3％以上，增加了電池制造成本。

5.現有的解決方案為：通過隔離膜邊角料同步收集輥輪或強真空吸隔離膜邊角料，控制分切張力，減少邊角料寬度，但此類方法改善幅度有限，單邊邊角料寬度仍需5～8mm，同時還存在分切張力不穩定、隔離膜分切質量差的問題，為此我們提出了一種隔膜分切機。

技術實現要素：

6.本實用新型的目的在于提供一種隔膜分切機，以解決上述背景技術中提出的問題。

7.為實現上述目的，一種隔膜分切機，包括放卷機構、切割機構、控制機構、收卷機構和收邊料機構；

8.所述控制機構由糾偏機構和展開機構組成；

9.所述糾偏機構包括糾正底板平臺、糾正運動平臺、糾偏推動器、糾偏放卷伺服電機和糾偏控制器，所述糾正底板平臺的一端安裝有糾正運動平臺，所述糾正運動平臺的下端安裝有糾偏推動器，所述糾正運動平臺通過糾偏推動器滑動連接在糾正底板平臺的外側，所述糾正運動平臺的兩端均安裝有糾偏放卷伺服電機，所述糾正運動平臺的一端還安裝有糾偏控制器；

10.所述展開機構包括張力輥、主動帶輥和展開輥，所述張力輥的一端安裝有張力傳感器，所述主動帶輥的一端固定連接在伺服電機的輸出軸上，所述主動帶輥的一端通過同步帶轉動連接有展開輥。

11.進一步的：所述糾偏放卷伺服電機的輸出軸一端安裝有六寸氣漲軸，所述六寸氣漲軸的軸心處安裝有三寸氣漲軸。

12.進一步的：所述切割機構包括直刀模組和圓刀模組。

13.進一步的：所述放卷機構包括放卷材料膜，所述放卷材料膜的一端安裝在伺服電機的輸出端上。

14.進一步的：所述收邊料機構包括三寸收邊氣漲軸，所述三寸收邊氣漲軸的一端安裝在伺服電機的輸出端上。

15.進一步的：所述隔膜分切機的內部安裝有靜電棒。

16.與現有技術相比，本實用新型的有益效果是：

17.1、本實用新型中，從放卷機構放出的金屬化薄膜原料，經糾偏機構和展開機構進入切割機構，原材料經分切后，由收卷機構分別收卷成符合標準的膜卷，通過糾偏機構能夠有效并精準的控制母片料隔離膜兩側切割時的長度，以降低隔離膜的損失率，減少電池制造成本；

18.2、由于一般膜卷的收卷都是內緊外松，因為分切過程中張力恒定不變的話，卷徑又隨之變大，難以分切出好的膜卷，而收卷張力實質是收卷速度增量引起的隔膜彈性伸長，只有保持適當?shù)膹埩?，隔膜才能平展地進行卷取，本實用新型中，通過帶有張力傳感器的張力輥，放料速度根據張力輥反饋張力值給到plc系統，從而決定放卷伺服電機的放料速度，由伺服電機通過主動帶輥和同步帶驅動展開輥轉動，同步帶的連接實現主動帶輥跟展開輥同步運轉，將膜展開，膜不易起鄒。

附圖說明

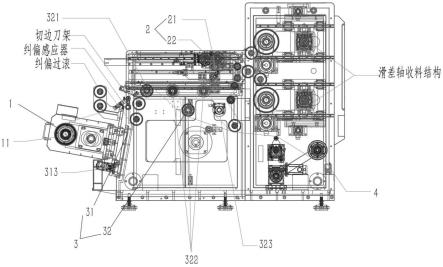

19.圖1為本實用新型一種隔膜分切機結構示意圖；

20.圖2為本實用新型一種隔膜分切機中糾偏機構示意圖；

21.圖3為本實用新型一種隔膜分切機中張力輥示意圖。

22.圖中：1、放卷機構；11、放卷材料膜；2、切割機構；21、直刀模組；22、圓刀模組；3、控制機構；31、糾偏機構；311、糾正底板平臺；312、糾正運動平臺；313、糾偏推動器；314、糾偏放卷伺服電機；315、糾偏控制器；32、展開機構；321、張力輥；322、主動帶輥；323、展開輥；4、收邊料機構。

具體實施方式

23.下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├?，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

24.請參閱圖1-3，圖為本實用新型中一優選實施方式，一種隔膜分切機，包括放卷機構1、切割機構2、控制機構3、收卷機構和收邊料機構4；

25.控制機構3由糾偏機構31和展開機構32組成；

26.糾偏機構31包括糾正底板平臺311、糾正運動平臺312、糾偏推動器313、糾偏放卷伺服電機314和糾偏控制器315，糾正底板平臺311的一端安裝有糾正運動平臺312，糾正運動平臺312的下端安裝有糾偏推動器313，糾正運動平臺312通過糾偏推動器313滑動連接在糾正底板平臺311的外側，糾正運動平臺312的兩端均安裝有糾偏放卷伺服電機314，糾正運動平臺312的一端還安裝有糾偏控制器315；

27.展開機構32包括張力輥321、主動帶輥322和展開輥323，張力輥321的一端安裝有張力傳感器，主動帶輥322的一端固定連接在伺服電機的輸出軸上，主動帶輥322的一端通過同步帶轉動連接有展開輥323。

28.可以理解的是，放卷機構1由伺服電機驅動放料，放料時的膜體經過糾偏機構31時，通過糾偏傳感器上下光源追蹤物料的邊緣，糾正運動平臺312通過糾偏控制器315接收光源信號在糾偏推動器313作用下左右擺動，保持膜體邊緣的平整，過程中張力輥321通過張力傳感器反饋膜體的張力值到設備的plc系統，以控制伺服電機驅動的放卷機構1放料速度，以控制收卷速度影響的膜體彈性伸長量，使切割更加精準。

29.糾偏放卷伺服電機314的輸出軸一端安裝有六寸氣漲軸，六寸氣漲軸的軸心處安裝有三寸氣漲軸。

30.切割機構2包括直刀模組21和圓刀模組22。

31.放卷機構1包括放卷材料膜11，放卷材料膜11的一端安裝在伺服電機的輸出端上。

32.具體的，收邊料機構4包括三寸收邊氣漲軸，三寸收邊氣漲軸的一端安裝在伺服電機的輸出端上，切邊刀片從膜體外側完成切除工作后，切邊邊料沿設備內輥體至三寸收邊氣漲軸表面收卷。

33.隔膜分切機的內部安裝有靜電棒，消除設備內靜電對整個分切過程的影響。

34.需要說明的是，糾邊平臺可以在換料接帶時，以糾邊光電為基準移動，配有接帶平臺，保證接料簡易快速，減少操作過程中隔膜的浪費；

35.伺服電機與主輥同步運轉，理論上實行了零張力的收卷實際隔膜在運轉的過程中會與輥面的接觸產生輕微的張力。

36.本實施例中，由放卷伺服電機驅動放卷材料膜11放料，放料速度根據張力輥321反饋張力值給到plc系統，從而決定放卷伺服電機的放料速度，由糾偏推動器推動糾正運動平臺312左右搖擺，根據糾偏感應器對射光源追蹤材料的邊緣控制糾正運動平臺312左右搖擺的方向糾偏感應系統為標準產品，隨后進行切邊工作，切邊后的膜體依次沿張力輥321、主動帶輥322和展開輥323移動，由伺服電機通過主動帶輥322和同步帶驅動展開輥323轉動，同步帶的連接實現主動帶輥322跟展開輥323同步運轉，將膜展開，膜不易起皺，膜經過設備內過傳送輥，至分切位由直刀模組21或圓刀模組22分切若干等份長度并進行計米，再收卷好。

37.以上內容是結合具體實施方式對本實用新型作進一步詳細說明，不能認定本實用新型具體實施只局限于這些說明，對于本實用新型所屬技術領域的普通技術人員來說，在不脫離本實用新型的構思的前提下，還可以做出若干簡單的推演或替換，都應當視為屬于本實用新型所提交的權利要求書確定的保護范圍。

技術特征：

1.一種隔膜分切機，包括放卷機構（1）、切割機構（2）、控制機構（3）、收卷機構和收邊料機構（4）；其特征在于：所述控制機構（3）由糾偏機構（31）和展開機構（32）組成；所述糾偏機構（31）包括糾正底板平臺（311）、糾正運動平臺（312）、糾偏推動器（313）、糾偏放卷伺服電機（314）、糾偏控制器（315）和糾偏傳感器，所述糾正底板平臺（311）的一端安裝有糾正運動平臺（312），所述糾正運動平臺（312）的下端安裝有糾偏推動器（313），所述糾正運動平臺（312）通過糾偏推動器（313）滑動連接在糾正底板平臺（311）的外側，所述糾正運動平臺（312）的兩端均安裝有糾偏放卷伺服電機（314），所述糾正運動平臺（312）的一端還安裝有糾偏控制器（315），所述糾偏傳感器安裝在隔膜分切機內部靠近放卷機構（1）的一側；所述展開機構（32）包括張力輥（321）、主動帶輥（322）和展開輥（323），所述張力輥（321）的一端安裝有張力傳感器，所述主動帶輥（322）的一端固定連接在伺服電機的輸出軸上，所述主動帶輥（322）的一端通過同步帶轉動連接有展開輥（323）。2.根據權利要求1所述的一種隔膜分切機，其特征在于：所述糾偏放卷伺服電機（314）的輸出軸一端安裝有六寸氣漲軸，所述六寸氣漲軸的軸心處安裝有三寸氣漲軸。3.根據權利要求1所述的一種隔膜分切機，其特征在于：所述切割機構（2）包括直刀模組（21）和圓刀模組（22）。4.根據權利要求1所述的一種隔膜分切機，其特征在于：所述放卷機構（1）包括放卷材料膜（11），所述放卷材料膜（11）的一端安裝在伺服電機的輸出端上。5.根據權利要求1所述的一種隔膜分切機，其特征在于：所述收邊料機構（4）包括三寸收邊氣漲軸，所述三寸收邊氣漲軸的一端安裝在伺服電機的輸出端上。6.根據權利要求1所述的一種隔膜分切機，其特征在于：所述隔膜分切機的內部安裝有靜電棒。

技術總結

本實用新型涉及鋰電池隔膜分切領域，具體為一種隔膜分切機，包括放卷機構、切割機構、控制機構、收卷機構和收邊料機構；所述控制機構由糾偏機構和展開機構組成；所述糾偏機構包括糾正底板平臺、糾正運動平臺、糾偏推動器、糾偏放卷伺服電機和糾偏控制器，所述糾正底板平臺的一端安裝有糾正運動平臺，所述糾正運動平臺的下端安裝有糾偏推動器，所述糾正運動平臺通過糾偏推動器滑動連接在糾正底板平臺的外側，所述糾正運動平臺的兩端均安裝有糾偏放卷伺服電機，所述糾正運動平臺的一端還安裝有糾偏控制器；本實用新型中，通過糾偏機構能夠有效并精準的控制母片料隔離膜兩側切割時的長度，以降低隔離膜的損失率，減少電池制造成本。減少電池制造成本。減少電池制造成本。

技術研發人員：劉登宇

受保護的技術使用者：深圳市寶盈智造技術有限公司

技術研發日：2022.09.29

技術公布日：2023/3/3
